ИБР-2 – это быстрый импульсный реактор периодического действия. Его главное отличие от других реакторов состоит в механической модуляции реактивности с помощью подвижного отражателя. Подвижный отражатель является сложной механической системой, обеспечивающей надежную работу двух частей, определяющих модуляцию реактивности: основной подвижный отражатель (ОПО) и дополнительный подвижный отражатель (ДПО). Роторы основного и дополнительного подвижного отражателя вращаются в противоположных направлениях с разными скоростями. В момент совмещения обоих отражателей у зоны реактора генерируется импульс мощности.
Таблица 1. Параметры ИБР-2
| Средняя мощность, МВт | 2 |
| Тип топлива | PuO2 |
| Количество ТВС | 69 |
| Максимальное выгорание, % | 9 |
| Частота импульсов, Гц | 5; 10 |
| Полуширина импульса, мкс: быстрые нейтроны тепловые нейтроны |
200* 340 |
| Скорость вращения, оборотов в минуту: основной отражатель дополнительный отражатель |
600 300 |
| Материал ОПО и ДПО | никель + сталь |
| Эксплуатационный ресурс ПО, часы | 55000 |
| Фон, % | 7.5 |
| Плотность потока тепловых нейтронов с поверхности замедлителя: - усредненная по времени - максимум в импульсе |
~ 1013 н/см2·сек ~ 1016 н/см2·сек |
* при мощности реактора 2МВт [1]
Устройство активной зоны

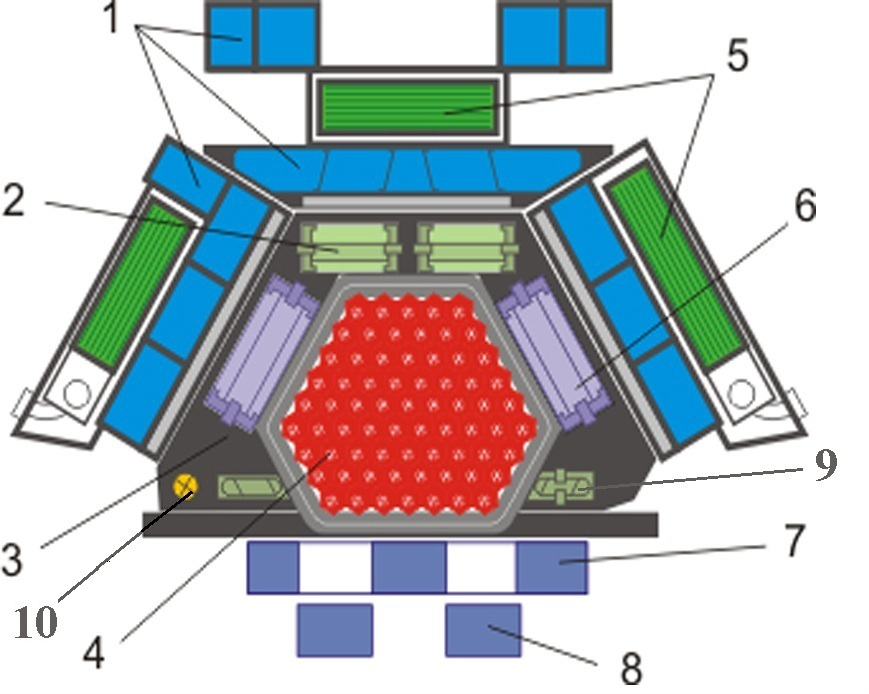

Активная зона реактора ИБР-2М:
1- активная зона; 2 - корпус реактора; 3 - страховочный кожух реактора;
4 - рабочие органы аварийной защиты; 5 - компенсирующий блок КО1;
6 - компенсирующий блок КО2; 7 - рабочий орган ручного регулятора РР;
8 - рабочий орган автоматического регулятора АР;
9 - матрица стационарного отражателя; 10 - лопасть основного модулятора реактивности МРО; 11 - лопасть дополнительного модулятора реактивности МРД;
12 - кожух модулятора реактивности ПО-3; 13 - водяные замедлители;
I÷XIV – направление экспериментальных каналов

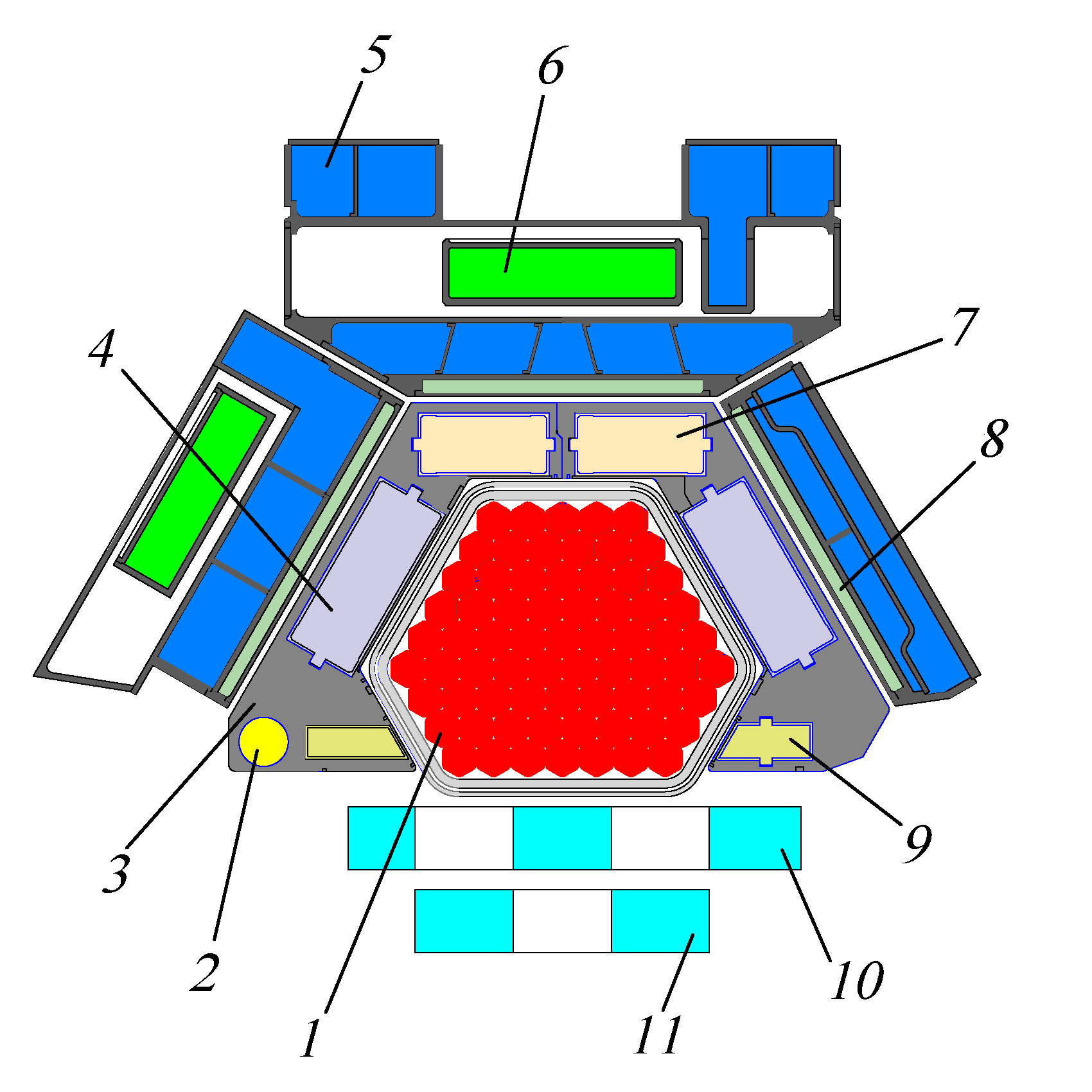

Активная зона реактора ИБР-2М:
1- активная зона; 2 - корпус реактора; 3 - страховочный кожух реактора;
4 - рабочие органы аварийной защиты; 5 - компенсирующий блок КО1;
6 - компенсирующий блок КО2; 7 - рабочий орган ручного регулятора РР;
8 - рабочий орган автоматического регулятора АР;
9 - матрица стационарного отражателя; 10 - лопасть основного модулятора реактивности МРО; 11 - лопасть дополнительного модулятора реактивности МРД;
12 - кожух модулятора реактивности ПО-3; 13 - водяные замедлители;
I÷XIV – направление экспериментальных каналов
Топливные элементы собраны из таблеток двуокиси плутония с центральным отверстием, что позволяет увеличить глубину выгорания в 1.5 раза.
